Укрытие УМ‑4,5

Когда речь заходит о безопасности людей в чрезвычайных ситуациях, каждый час на счету. Строительство защитного сооружения с нуля — бетономешалки, опалубка, выдержка, контроль качества — неделями задерживает ввод объекта. Укрытие УМ‑4,5 решает эту проблему: оно приезжает на площадку в полной заводской готовности и монтируется за несколько часов.

Что такое УМ‑4,5

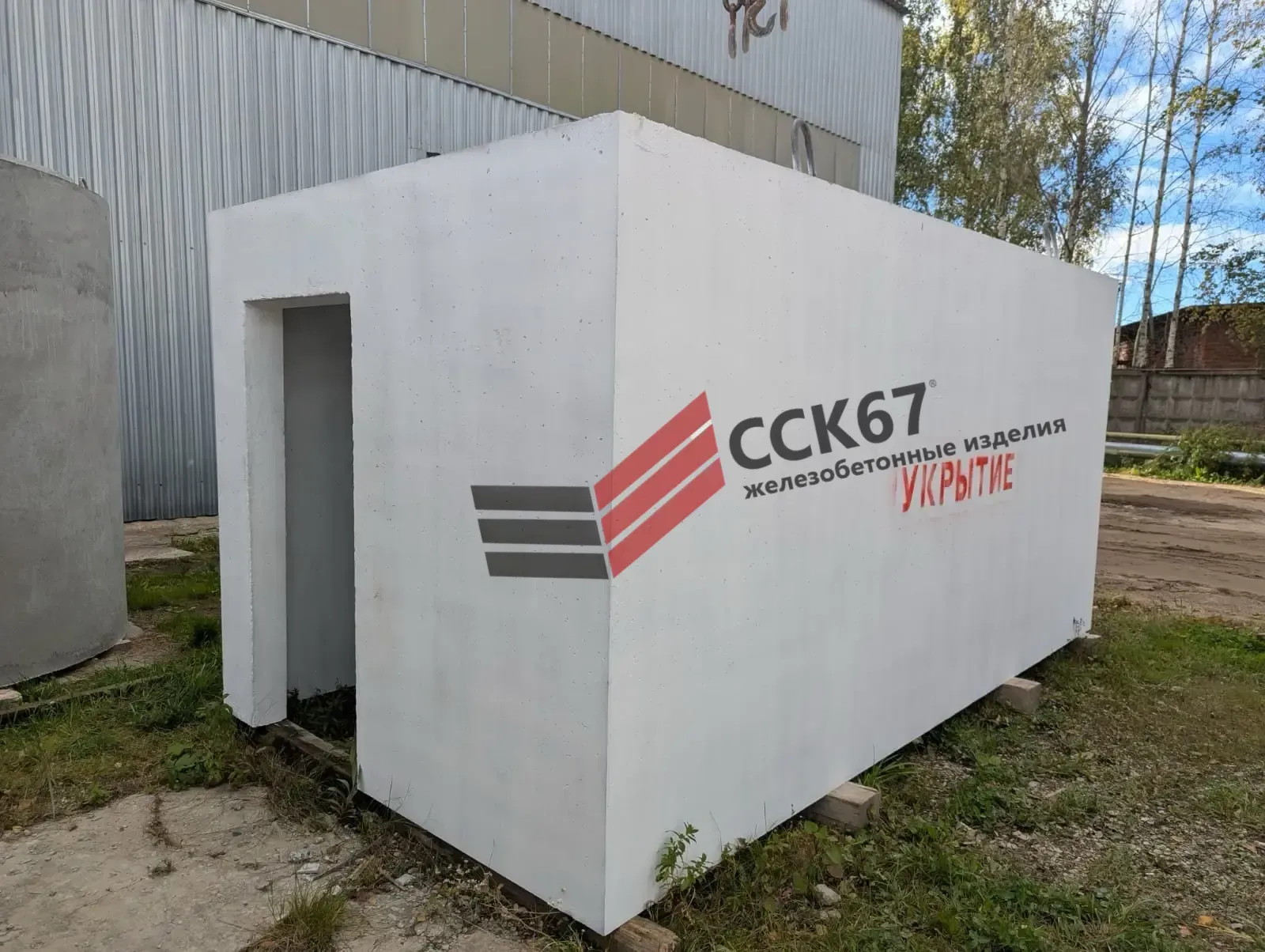

Укрытие железобетонное монолитное УМ‑4,5 — это защитное сооружение, предназначенное для укрытия населения и персонала от поражающих факторов чрезвычайных ситуаций. Конструкция представляет собой монолитный железобетонный параллелепипед с противоосколочной перегородкой. Всё изделие отливается и армируется в заводских условиях — на объект привозится готовый модуль, который остаётся установить в проектное положение и подключить коммуникации.

От чего защищает

• Осколочные поля. Противоосколочная перегородка толщиной 100 мм и монолитные стенки (140–160 мм) принимают на себя осколочные потоки.

• Ударная волна. Монолитный несущий контур воспринимает ударные нагрузки без разрушения и деформации.

• Тепловое воздействие при пожаре. Железобетон с защитным слоем сохраняет несущую способность при высоких температурах.

• Радиационные факторы. Плотность и толщина бетона снижают проникновение ионизирующего излучения.

Главная цель применения УМ‑4,5 — предотвратить или максимально снизить потери населения и угрозу жизни и здоровью людей при поражающих воздействиях источников ЧС.

Технические характеристики

Параметр Значение Наружные габариты (Д × Ш × В)4500 × 2400 × 2200 мм Внутренние габариты по полу (Д × Ш × В)4220 × 2120 × 2050 мм Толщина стен140–160 мм Толщина покрытия 150 мм Толщина противоосколочной перегородки 100 мм Площадь пола 8,9 м² Внутренний объём 18,2 м³ Вместимость до 11 человек Масса 14,3 тонны Объём ж/б элементов 5,7 м³ Класс бетона по прочности В30 Морозостойкость F300 Водонепроницаемость W8 Армирование арматура Ø10 А500С, шаг 200×200 мм Нормативный документ ТУ 42.99.19-001-34532062-2025 / ГОСТ 42.4.08-2021

Конструкция

Укрытие состоит из трёх основных элементов, которые работают как единая система.

Монолитное основание с покрытием — несущая часть сооружения. Армируется цельным объёмным каркасом из арматуры Ø10 А500С с шагом 200×200 мм. Такое армирование обеспечивает пространственную жёсткость и равномерное распределение нагрузок по всему контуру. Отсутствие швов в несущем каркасе — главное отличие от сборных конструкций, где каждый стык — потенциальное слабое место.

Противоосколочная перегородка — приваривается к монолитному основанию через закладные детали. Толщина 100 мм. Узел сопряжения выполняется сваркой, что обеспечивает жёсткость соединения и надёжность всего узла. Перегородка рассчитана на осколочные потоки, которые могут возникнуть при взрывах или разрушении близлежащих конструкций.

Закладные детали и монтажные элементы — предусмотрены для подъёма, транспортировки и установки укрытия на объекте. Все закладные проходят антикоррозийную обработку.

Герметичность конструкции — ключевое свойство для защитного сооружения. Она достигается за счёт монолитного исполнения основания и покрытия: нет швов, стыков и технологических разъёмов в несущем контуре. Бетон класса В30 с морозостойкостью F300 и водонепроницаемостью W8 рассчитан на эксплуатацию в любых климатических условиях России — от Крайнего Севера до южных регионов.

Почему монолит, а не сборная конструкция

Сравнение монолитного укрытия с традиционными сборными защитными сооружениями — вопрос, который задают почти все заказчики. Оба варианта имеют право на жизнь, но разница существенна.

Сборные сооружения собираются из отдельных элементов — стеновых панелей, плит перекрытия, днищ. Каждый стык между элементами — это потенциальный канал утечки герметичности и зона пониженной прочности. Монтаж требует опалубки, бетонирования швов, выдержки, гидроизоляции стыков. Сроки строительства — от нескольких недель до месяца.

Монолитное укрытие УМ‑4,5 отливается целиком на заводе. Нет стыков — нет слабых мест. Все операции (бетонирование, армирование, установка закладных) выполняются в контролируемых условиях цеха: температура, влажность, качество смесей — всё под наблюдением. На объект приезжает готовое изделие, которое монтируется за один рабочий день.

Критерий Сборное сооружение Монолитное УМ‑4,5 Сроки монтажа на объекте2–4 недели несколько часов Швы и стыки в несущем контуре есть, требуют герметизации отсутствуют Контроль качества на стройплощадке, зависит от погоды в заводских условиях Зависимость от погоды высокая (бетонирование швов)минимальная Транспорта бельность по элементам целиком (один модуль)

Производство и контроль качества

Производство укрытий УМ‑4,5 ведётся на заводе ДСК‑Столичный в Сафонове Смоленской области. Каждый этап контролируется — от входной проверки сырья до отпускной прочности бетона.

Этапы производства

1. Подготовка арматурного каркаса. Арматура Ø10 А500С нарезается и связывается в объёмный каркас с шагом 200×200 мм. Контролируется диаметр, класс стали, шаг армирования.

2. Установка закладных деталей. Закладные элементы фиксируются в форме до бетонирования. Проверяется их положение и антикоррозийное покрытие.

3. Бетонирование. Бетонная смесь класса В30 укладывается в форму с виброуплотнением. Контролируется подвижность смеси, температура укладки, время вибрирования.

4. Выдержка и набор прочности. Изделие выдерживается в условиях завода до достижения отпускной прочности. Контролируется температура твердения и влажность.

5. Контроль готового изделия. Проверка геометрии, отсутствие трещин, качество поверхности, положение закладных деталей, прочность бетона (неразрушающими методами).

6. Сварка противоосколочной перегородки. Перегородка приваривается к закладным деталям основания. Контролируется качество сварных швов.

7. Паспортизация. На каждое изделие оформляется паспорт качества с указанием марки бетона, даты изготовления, результатов испытаний.

Монтаж на объекте

Одно из главных преимуществ УМ‑4,5 — простота и скорость монтажа. Капитальный заглублённый фундамент не требуется: укрытие устанавливается на подготовленное основание — щебёночную подушку или железобетонную плиту.

Что нужно для установки

• Грузовая техника: манипулятор грузоподъёмностью не менее 10 т или кран г/п 7 т.

• Подготовленное основание: щебёночная подушка 150–200 мм с уплотнением или железобетонная плита.

• Доступ для техники: площадка для маневрирования манипулятора или крана.

• Подключение коммуникаций: при необходимости — вентиляция, электроснабжение, водоотведение.

Порядок работ

1. Подготовка основания: планировка, отсыпка щебня, уплотнение.

2. Подъём укрытия за монтажные элементы, установка в проектное положение.

3. Проверка горизонтальности, при необходимости — подливка раствора.

4. Обратная засыпка пазух с послойным уплотнением.

5. Подключение коммуникаций (если предусмотрено проектом).

Весь процесс занимает один рабочий день — без опалубки, без бетонирования, без выдержки.

Где применяется

Укрытие УМ‑4,5 востребовано для оснащения:

• объектов гражданской обороны — муниципальные и региональные защитные сооружения;

• промышленных предприятий с опасными производствами — защита персонала при авариях;

• объектов энергетики и ЖКХ — дежурный персонал, защитные пункты;

• стратегических и оборонных объектов — по техническому заданию заказчика;

• территорий с риском техногенных и природных ЧС — быстровозводимая защита населения.

Укрытие особенно удобно для муниципальных заказчиков и подрядчиков: заводская готовность снижает риски срыва сроков, упрощает приёмку и гарантирует соответствие требованиям к защитным сооружениям.

Доставка

Производство и отгрузка — Сафоново, Смоленская область. Доставка осуществляется по всей территории России автомобильным, железнодорожным и водным транспортом. Для транспортировки укрытия используется:

• автомобильный транспорт — трал или низкорамный прицеп (для объектов в ЦФО, СЗФО и соседних регионах);

• железнодорожный транспорт — платформа (для удалённых регионов, Сибири, Урала, Дальнего Востока);

• водный транспорт — при доставке в портовые города.

Габариты изделия (4500×2400×2200 мм) и масса 14,3 т позволяют перевозить укрытие целиком, без разборки. Это означает, что на объект приезжает готовое сооружение — не нужно собирать его из элементов.

Цена

Стоимость укрытия УМ‑4,5 зависит от объёма заказа, комплектации и региона доставки. Для получения точного расчёта пришлите:

• объект и регион установки;

• количество укрытий;

• требования к комплектации (наличие вентиляции, дверей, оборудования);

• способ доставки.

Мы подготовим коммерческое предложение с ценой изделия, стоимостью доставки и сроками поставки.

Частые вопросы

Чем УМ‑4,5 отличается от убежища?
Укрытие — это защитное сооружение для временного пребывания людей в зоне ЧС. Убежище — более сложное сооружение с системами жизнеобеспечения, рассчитанное на длительное пребывание. УМ‑4,5 обеспечивает защиту от поражающих факторов, но не предназначено для автономного проживания.

Нужен ли фундамент?
Капитальный заглублённый фундамент не требуется. Достаточно подготовленного основания — щебёночной подушки или железобетонной плиты.

Какие документы идут с укрытием?
Каждое изделие сопровождается паспортом качества с указанием класса бетона, даты изготовления, результатов испытаний и соответствия нормативным документам.

Можно ли установить укрытие под землёй?
Да, УМ‑4,5 может устанавливаться в заглублённом или подземном варианте. При этом учитывается уровень грунтовых вод и тип грунта.

Можно ли нарастить количество мест?
Для увеличения вместимости устанавливаются несколько укрытий рядом — модули не требуют жёсткой связи между собой.
